1.珠が落ちる出口が2つありますので、取り付けの際には必ずトレイを2つの出口を覆うようにしてください。
1.先將循環器本體放置於機台背面,兩道洞口的中間位置.
2.循環リフター本体を2本のセルフタッピングネジで固定してください。
2.對齊好後,利用兩顆尖頭螺絲將本體固定於機台木作
3.ウイングナットを使用してトレイの深さを調整してください。
3.托盤深淺可自由調整,調整好後,擰緊螺絲即完成.
4.スプリングチューブ固定器は、適当な位置に自由に貼り付けてください。

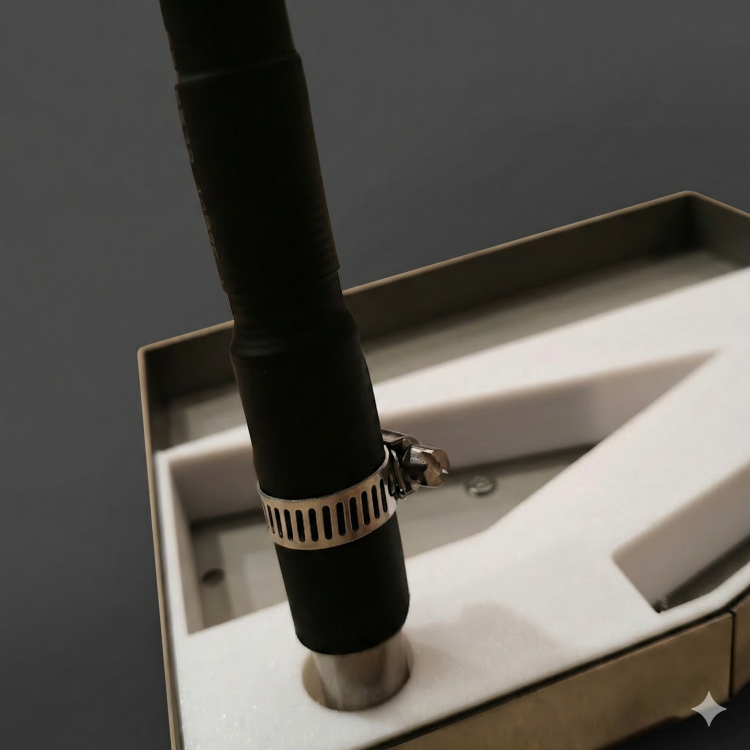

4.將彈簧管套上,並用金屬束帶旋轉固定,避免彈簧管鬆脫

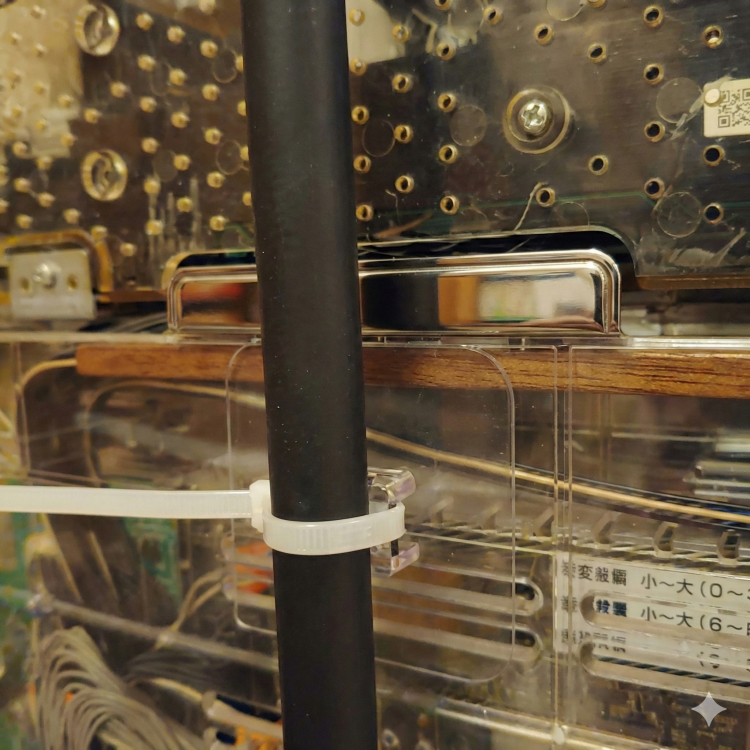

5.請用附贈的固定座利用束帶將彈簧管固定.
6.スプリングチューブを取り付け、ネジ締め具を使って結束バンドを締める。
6.將彈簧管,從側邊一路盤繞到上方,可用附贈的固定夾將其定位固定.

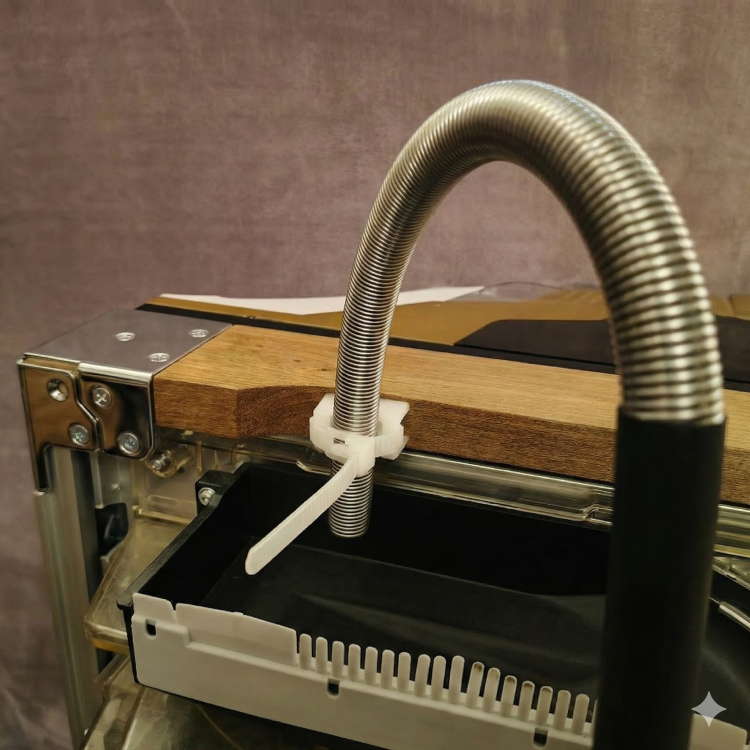

7.最上部のチューブの先端をネジで木製部分に固定してください。

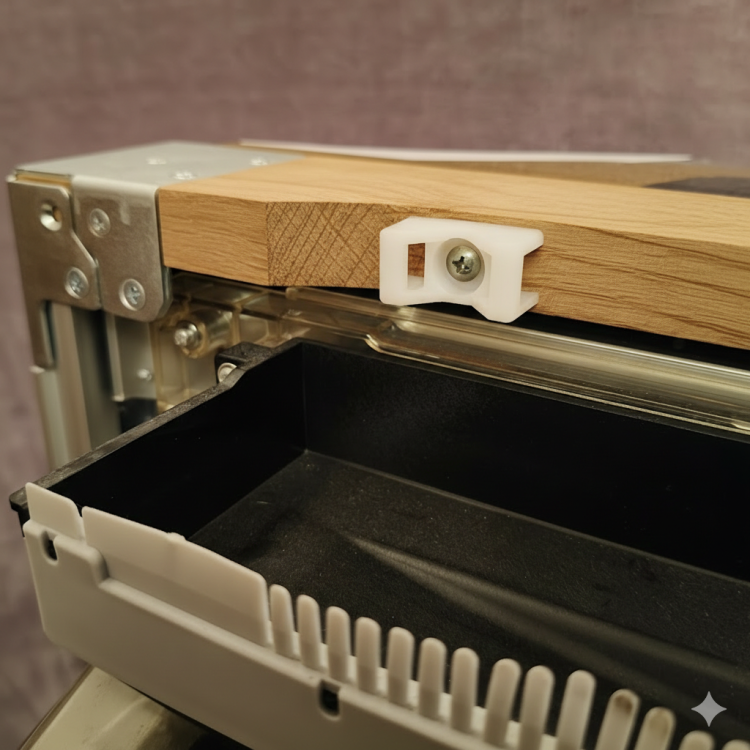

7.最上方彈簧管的出口,可用固定座用螺釘鎖上後,用束帶將其固定.

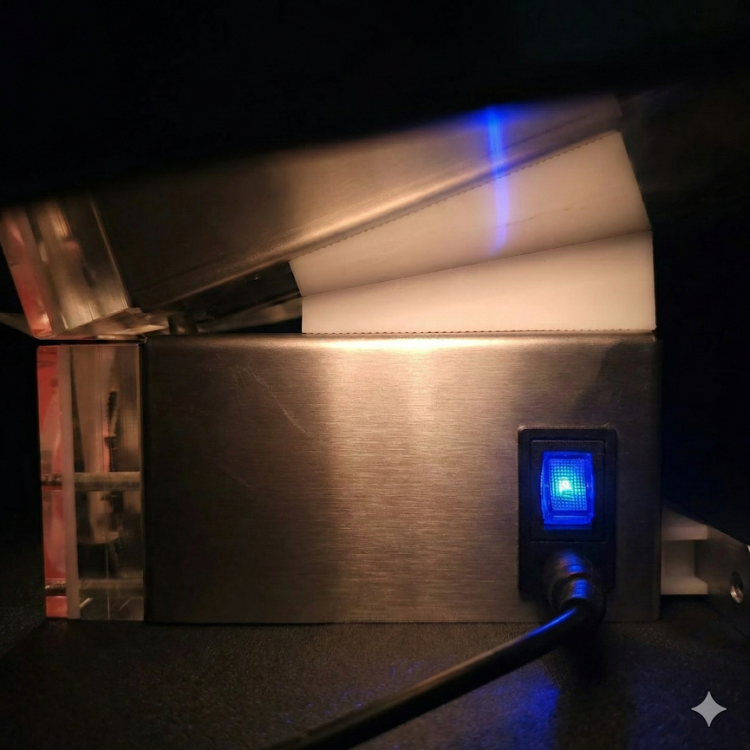

8.插上電源即完成.
請注意:此電源為DC24V ,與柏青哥本身的AC 24V並不相同.請獨立接到110V市電插座上.
9.請注意:
馬達調整值再出廠皆已設定完成,無須再做調整,轉速值預設標準值100.
可用旋鈕做快慢調整(轉速越快,馬達噪音有可能會提高).
CW/CCW為正反轉測試按鈕,平時可不需按壓,
除非遇到異物掉入齒輪內,可用反轉功能將異物捲出.
組み立て完了図
